価格：920,000円（税別） 年間保守料金：無料

　

解析エンジン			NILIM2.0	X-Okabe
開発機関			国土交通省国土技術政策総合研究所	ニタコンサルタント株式会社
主な特徴			降雨による下水管路からの溢水が地表面を流下して拡散する現象と、下水管路等の流下状況を判定して、再び下水管路等へ戻る現象の解析が可能。　　 （※下水集水エリアを対象地域全域に設けることが必須）	下水道が整備されていない地区を含む地域において、開水路と下水道による排水状況を考慮して、雨水が地表面を拡散する現象の解析が可能。
降雨による湛水量の算定イメージ			>>拡大表示	>>拡大表示

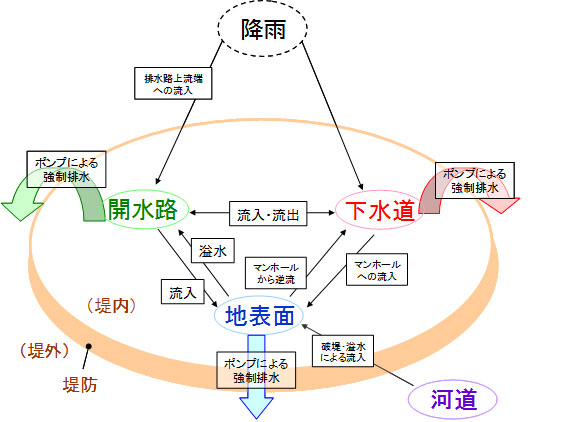

			降雨は、まず下水路に流入し、次に下水路から溢れ出した水が地表面と開水路に流れ込み処理される。処理できない溢水量が湛水量となる。	降雨は、まず地表面を流れ、下水路、開水路に流入する。下水路、開水路で処理できない溢水量が湛水量となる。

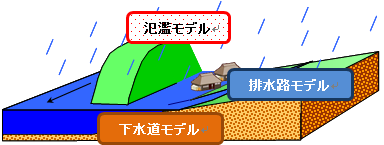

水 理 解 析	水理モデル概要		大別して　「地表面モデル」「開水路モデル」「下水道モデル」および「河道モデル」のサブモデルを備え、河川からの破堤・溢水に起因する外水氾濫、下水道からの溢水による内水氾濫、それらを組み合わせた内外水複合氾濫までの水理現象に対応することも可能。	大別して　「地表面モデル」「開水路モデル」「下水道モデル」のサブモデルを備え、下水路の未整備地区を含む地域での開水路・下水道からの溢水による内水氾濫、また、河川からの破堤・溢水量を入力することにより外水氾濫への対応が可能。さらに、それらを組み合わせた内外水複合氾濫への対応も可能。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（※破堤・溢水量は別途算定）
	サ ブ モ デ ル	地表面（氾濫原）モデル	２次元不定流(運動方程式・連続式)　　　　　　　　　　　　　　　　メッシュに区分して２次元氾濫解析が可能である。	同左
		開水路モデル	１次元不定流方程式　 （※慣性項を無視し、場の加速度項を考慮） （※矩形断面のみ対応可能）	１次元不定流方程式　　　 （※Dynamtic wave式により、場の加速度項、圧力項、摩擦抵抗項から算定）　　　　　　　　　 （※矩形断面のみ対応可能）
		下水道モデル	Diffusion wave式　　　　　　　　　　　　　　　　　　　　　　　　　　　自由水面の有無により連続式を「開水路流れ」と「圧力流れ」で区別。 　（圧力流れと開水路流れの遷移計算が可能) （※管渠形状：矩形・円形に対応可能）　　　　　　　　　　　　　　　（※マンホールからの噴き出し量の算定可能）　　　　　　　　　　（※マンホールは雨水流入箇所として取り扱う）	１次元不定流方程式（Dynamtic wave式） 　→プライスマンスロット法により圧力管を表現　　　　　　　　　　　　（※管渠形状：円形のみ対応可能）　　　　　　　　　　　　　　　　　（※マンホールからの噴き出し量の算定不可）　　　　　　　　　　（※マンホールは雨水流入箇所として取り扱う)
		河道モデル	1次元不定流モデル	低い地盤標高を与え河道を表現し、地表面モデルを用いて河道計算を行う。
取 り 扱 い	潮位		外水氾濫解析において河川下流端の水位として設定可能	メッシュ端部に直接潮位の入力が可能
	降雨特性		時系列データの入力	同左
	水理構造物		樋門 排水機場	同左

　

	NILIM2.0	X-Okabe
地表面モデル		同左
河道モデル
開水路モデル
下水道モデル

○「氾濫解析」ソフトを使用した場合の特徴（NILIM2.0）

�@下水道管路を考慮した氾濫現象への対応
　

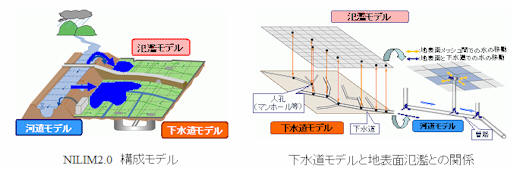

河川からの破堤・溢水に起因する外水氾濫、下水道からの溢水による内水氾濫、これらを組み合わせた内外水複合氾濫までのあらゆる水理現象に対応することが可能です。 　NILIMモデルで、下水道管路からの溢水が地表面を流下して拡散する現象と、下水道管路の流下状況を判定して再び下水道管路へ戻る現象を解析することができます。 　河道モデル、氾濫モデル、下水道モデルに分かれ、河川からの破堤・溢水に起因する外水氾濫、下水道からの溢水による内水氾濫、これらを組み合わせた内外水複合氾濫までのあらゆる水理現象に対応することが可能です。

※国土技術政策総合研究所 ホームページから引用

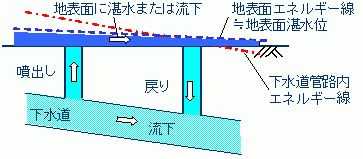

�A下水道管内の流れ、マンホールからの噴き出しを再現
　

下水道管内は開水路流れ、圧力流れを考慮しており、マンホールからの噴き出し → 内水氾濫の過程を再現することが可能です。 下水道管内は開水路流れ、圧力流れを考慮しており、マンホールからの噴き出し→内水氾濫の過程を再現することが可能です。NILIMモデルは、国総研において地表面氾濫水と管路内水位との関係を水理実験により確認しており、この実験係数により、マンホールからの溢水量・流入量の算定を行っています。

※国土技術政策総合研究所 ホームページから引用

�B氾濫原における様々な構造物をモデル化
　

氾濫原を表すメッシュ上に様々な構造物や排水施設をモデル化することが可能です。 NILIMモデルは、氾濫原を表すメッシュ上に様々な構造物や排水施設をモデル化することが可能です。これによって構造物による氾濫水の移動阻害や水路等による流水の移動、排水機場による河川への排水等の氾濫水の水理状況への影響を考慮することが可能であり、河道や下水道への行き来も考慮できます。 ※国土技術政策総合研究所 ホームページから引用

　

○「氾濫解析」ソフトを使用した場合の特徴（X-Okabe）

�@下水道管路が整備されていない区域でも解析可能
　

NILIM2.0では下水道(雨水)が整備されている事を前提にエンジンが開発されており、計算ロジックとして降雨は全て下水道に流入して、下水道の許容を超えた分が噴出して氾濫すると言う流れになっています。したがって、下水道(雨水)が整備されていない地域ではどんなに降雨強度を高めても氾濫が起きない結果になってしまいます。しかし、X-Okabeでは下水道が無くても氾濫解析を行う事が出来るロジックとなっており、NILIM2.0よりも汎用性に優れている作りとなっております。

�A潮位を考慮したモデルで解析可能
　

X-Okabeでは標高が低い土地や海抜0メートル地帯など潮位の影響を受ける区域の氾濫解析で、潮位を考慮したモデルを作成して解析を行う事が可能です。なお、潮位のデータは気象庁のホームページから入手できます。 Photo by (c)Tomo.Yun

�B氾濫原における様々な構造物をモデル化
　

X-Okabeモデルでは、NILIMモデルと同様に解析区域をメッシュで表現し、そのメッシュ上に様々な構造物や排水施設をモデル化することが可能です。排水路や下水路は地表面との水の交流、盛土は氾濫水の移動の制限、排水ポンプや下水ポンプは任意のメッシュへ水を移動、潮位メッシュには潮位を設定することにより潮汐を解析に反映させることが可能です。

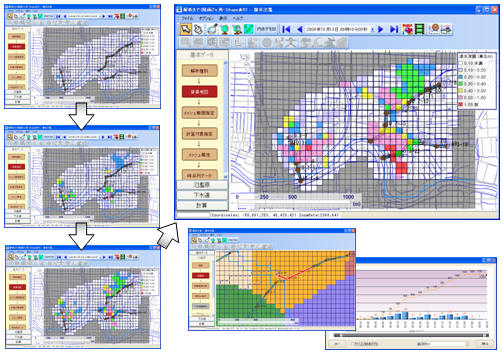

○入力

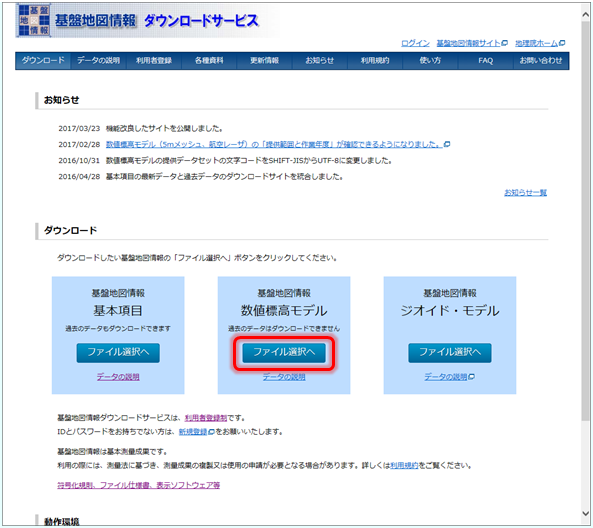

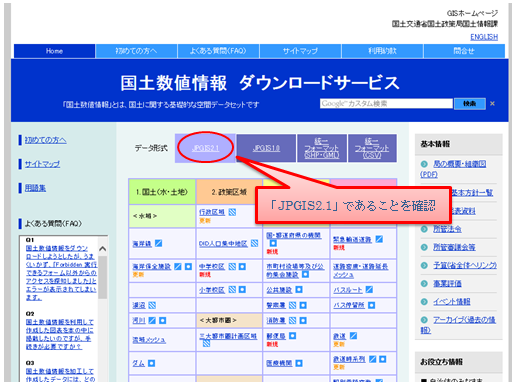

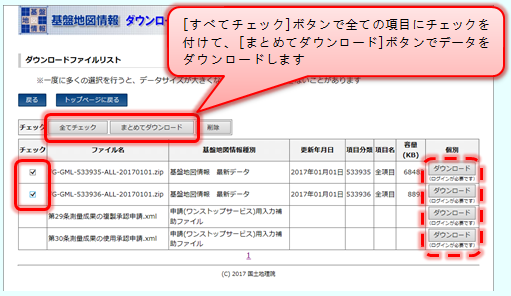

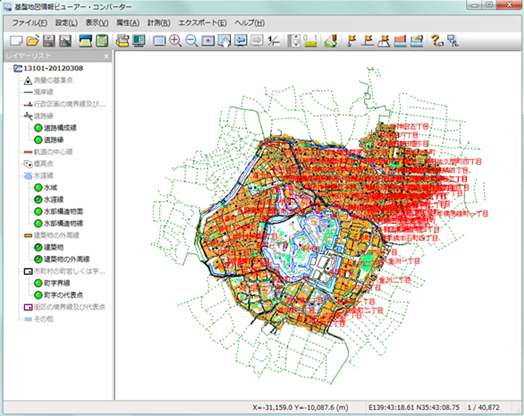

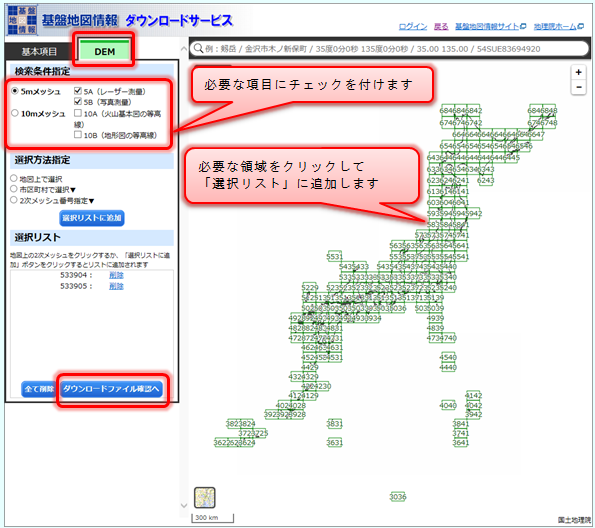

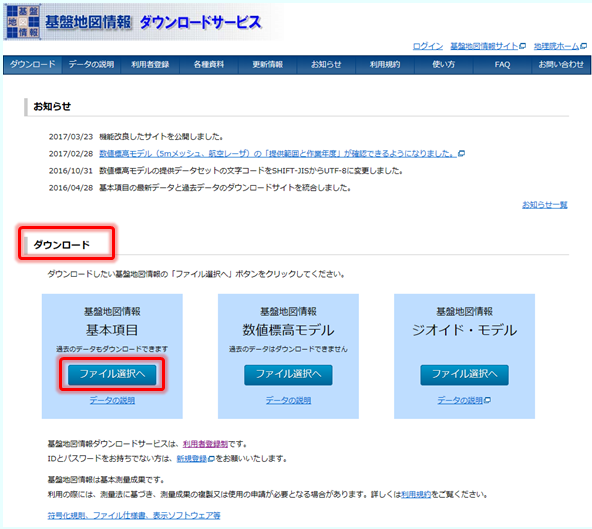

○平面データの読み込み（共通）		○画像データの読み込み（共通）

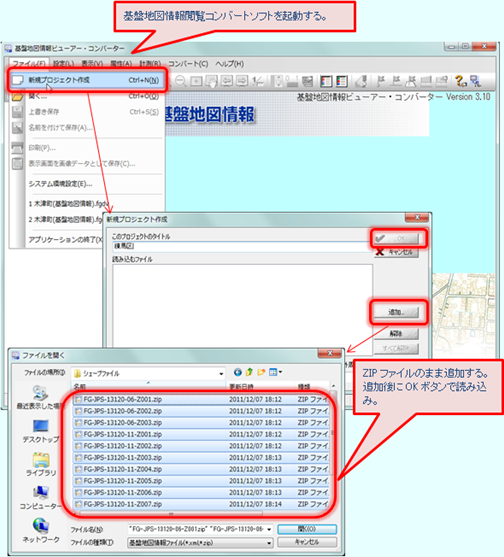

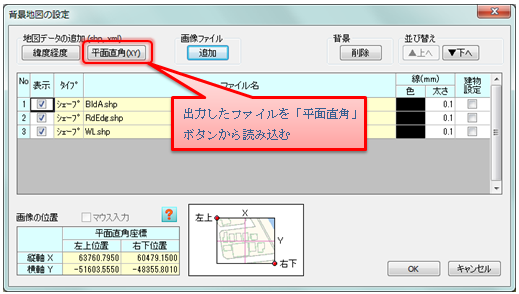

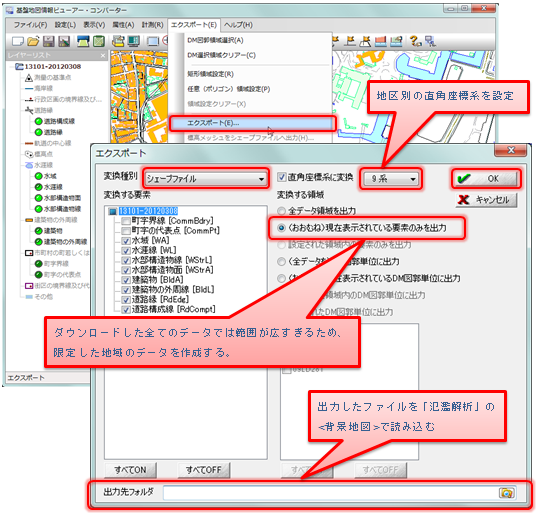

図形情報と属性情報をもったシェープファイル（Shape File）の読み込みが可能です。 ＜建物データ　・・・　SHP＞		航空写真等の画像データの読み込みが可能です。 ただし、緯度・経度をもったワールドファイルが読み込み先のフォルダにあることが必要です。 ＜画像データ　・・・　BMP、JPG、TIF、PNG＞

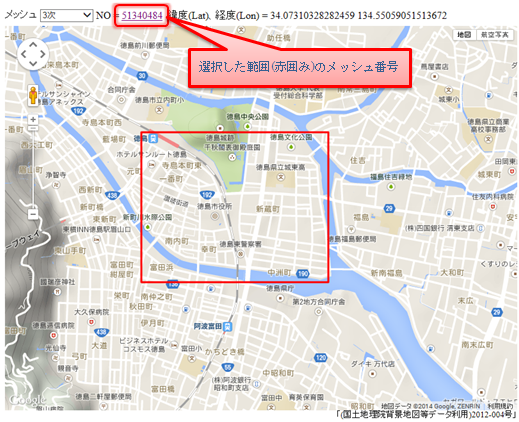

○メッシュ範囲の設定（共通）		○建物面積率の自動入力（共通）
任意の多角形またはポリゴンシェープファイルを読込むことにより、不定形状のメッシュ領域を設定できます。		「建築物の外周線」シェープファイルデータを用いて、メッシュ内の建物率が自動計算できます。
○人孔（マンホール）の入力(NILIM2.0)		○管路の入力(NILIM2.0)
背景地図上をマウスでクリックすることで、簡単に人孔を配置し、排水区を設定します。		上流の人孔→下流の人孔の順でクリックする事により簡単に管路を設定することが出来ます。
○人孔（マンホール）の入力(X-Okabe)		○下水道管路・排水路の入力(X-Okabe)
メッシュ上をマウスでクリックすることで、簡単に人孔を配置し、排水区を設定します。		メッシュ上の任意の位置を連続してクリックすることで下水道管路や排水路を簡単に配置します。
○その他（盛土など）の入力(共通)		○解析結果の出力(共通)

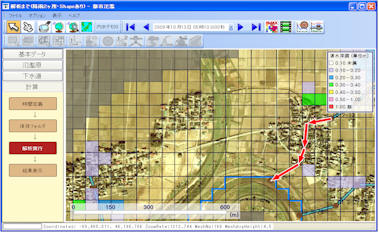

背景地図の周辺をマウスでクリックすることで、盛土の配置・削除が簡単に行なえます。		最大湛水深図、雨量適用域、また時系列湛水深図は動画ファイル（AVIファイル）に出力ができます。

　
